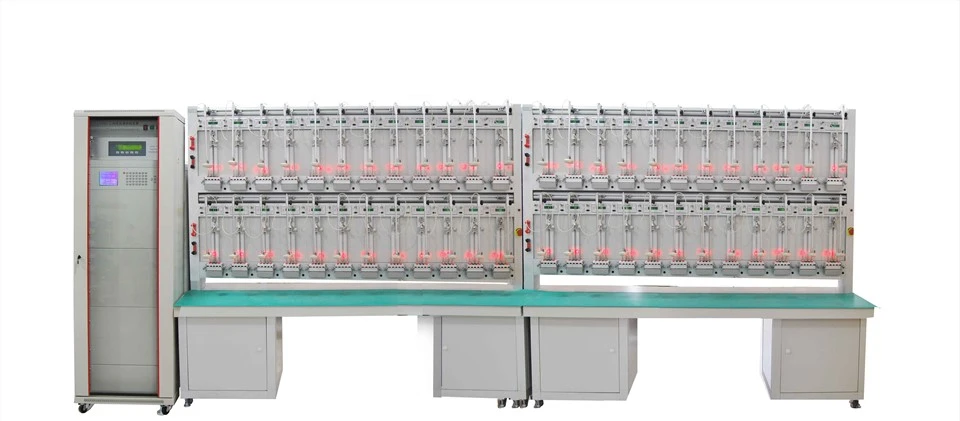

Оборудование для стендовых испытаний

Стендовое испытательное оборудование представляет собой поверочное устройство, специально используемое для счетчиков электроэнергии и мощности. Он в основном состоит из источника постоянного напряжения, источника постоянного тока, источника слабого напряжения сигнала и программного обеспечения для автоматического тестирования. Поддерживает одновременную поверку 24/32/40/48 счетчиков электроэнергии или шунтов. Он может выбрать работу с клавиатурой машины, а также может реализовать автоматическое обнаружение счетчика электроэнергии постоянного тока через онлайн-операцию ПК.

Функции

• Стенд соответствует стандарту «IEC 60736:1982 испытательное оборудование для счетчиков электроэнергии», «IEC 62053».

• Стенд можно использовать для проверки однофазного счетчика электроэнергии (класс до 0.5)

• Стенд может выполнять тест на разогрев, пусковой тест, тест без нагрузки (тест на ползучесть), тест на ошибку (тест на точность), тест с циферблатом, тесты на влияние и тест на воспроизводимость измерений.

• The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 процентов и уменьшите огонь. ШИМ может проверить проверку неисправности, предустановку, сигнализацию и защиту.

• Источник сигнала использует новейшую технологию синусоидального сигнала с цифровым управлением для регулировки частоты, амплитуды и фазы.

• Стенд использует технологию сравнения для проверки погрешности счетчиков энергии.

• Стенд использует систему процессора ошибок для расчета ошибки каждого счетчика энергии с помощью системы субошибок, которая может быть подключена через внутренний интерфейс RS485.

• Различные счетчики постоянной энергии могут быть протестированы одновременно.

• Напряжение изолировано выходом MSVT (многовторичный трансформатор напряжения), который подходит для проверки тесной связи напряжения / тока счетчика энергии сигнальной фазы.

• На испытательный стенд можно установить сканирующую головку, она может предложить 3 диапазона регулировки. Также может быть принят сигнал как для счетчика энергии круглого типа, так и для цифрового счетчика энергии со светодиодами.

• Испытательный стенд имеет функцию автоматического поиска черного маркера, которая может точно определить местонахождение черного маркера во время теста без нагрузки и запуска теста.

• Скамейка может работать с клавиатуры или ПК, что очень удобно. Рабочее состояние скамейки можно увидеть очень четкое и простое в эксплуатации.

• Стенд использует программное обеспечение для тестирования, соответствующее WINDOWS98/2000/XP, которое может автоматически тестировать различные счетчики энергии.

• Программное обеспечение может реализовать данные от счетчика энергии для статистики, поиска и управления.

• Подвесная стойка счетчика электроэнергии изготовлена ​​из алюминиевого сплава. Вся конфигурация устройства представляет собой разумный дизайн и приятный внешний вид.

Технические характеристики

★Класс точности испытательного стенда: {{0}}.1/0.2 класс

★ Справочный стандартный счетчик энергии:

PY-6110 однофазный эталонный счетчик энергии

Класс точности: {{0}}.05/0.1

★ MSVT (многовторичный трансформатор напряжения), класс: 0.02

Первичное напряжение: 180-300 В (нормальное напряжение: 240 В)

Вторичное напряжение: 180-300 В

Вторичная номинальная мощность ВА: 15 ВА на обмотку

Изоляция от вторичной к вторичной: 500 В, 50 Гц, 60 секунд

Точность отношения первичной и вторичной частей: ±0,1 процента (типичное значение)

Точность вторичного отношения к вторичному менее : ±0,02 процента

Точность вторичного фазового угла менее ±1 минуты

Количество вторичных выходов: 8~60 каналов

★Усилитель напряжения:

Диапазон выходного напряжения: 50-288 В;

Выходная максимальная мощность: 1500 ВА

Разрешение: 0,01 процента;

Стабильность: лучше, чем 0,05%/3 мин (время базы 5S);

Коэффициент искажения: < 0,5 процента при линейной нагрузке;

Диапазон частот: 45 Гц ~ 65 Гц;

Энергоэффективность: более 85 процентов;

Температура окружающей среды: 10 градусов ~ 50 градусов

Электронная защита от перегрузки и короткого замыкания.

★ Усилитель тока:

Выходной ток: диапазон: 1 мА~120 А (опция для 1 мА~200 А);

Выходная максимальная мощность: 2000 ВА

Разрешение: 0,01 процента;

Стабильность: лучше, чем 0,05%/3 мин (время базы 5S);

Коэффициент искажения: < 0,5 процента при линейной нагрузке;

Диапазон частот: 45 Гц ~ 65 Гц;

Энергоэффективность: более 85 процентов;

Температура окружающей среды: 10 градусов ~ 50 градусов

Электронная защита от перегрузки и защита от разомкнутой цепи.

★ Фазовый угол: {{0}} градусов ~ 360 градусов, разрешение настройки фазового угла: 0,1 градуса;

★ Диапазон выходных частот: 45 Гц ~ 65 Гц; разрешение: 0.01 Гц

★ Выходная стабильность мощности:<0.05%>

★ Количество калиброванных счетчиков энергии: 24 (6/12/24/32/40/48 по запросу)

★ Входная мощность: 220/240 В, 15 процентов, 50/60 Гц; потребляемая мощность: Макс.3000ВА

★ Размер:
